設置方法

取り付けは、次の設置により行ってください。

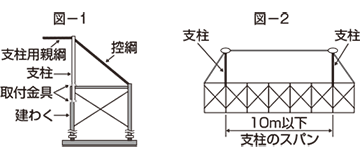

1. １．控綱は、図-1のように支柱の取付位置部より外側に1スパン確保してください。
2. ２．支柱のスパンは、図-2のように10m以下としてください。

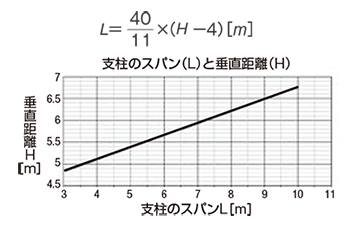

3. ３．支柱のスパン(L)は、支柱を設置した作業床と、衝突のおそれのある床面又は機械設備等との垂直距離(H)に応じ、次式により算出した値以下としてください。





4. ４．垂直距離(H)が上式を満足できない場合については、墜落制止用器具の安全な使用に関するガイドラインにおいて、支柱用親綱を低い位置に設置する場合について記述された「作業場所の構造上、低い位置に支柱用親綱を設置する場合には、短いランヤード又はロック機能付き巻取り式ランヤードを用いる等、落下距離を小さくする措置を講じること。」に準じてください。

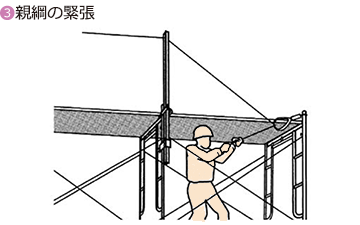

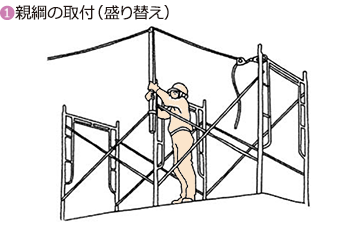

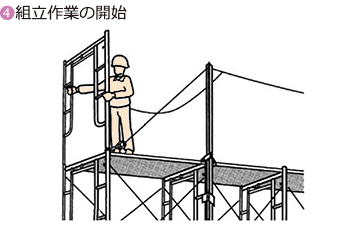

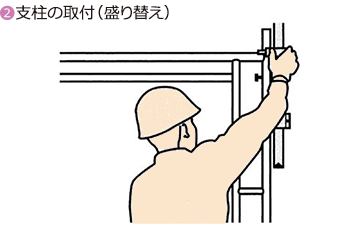

取付手順
