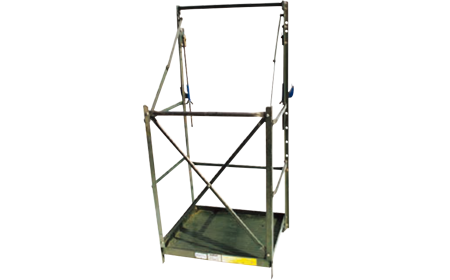

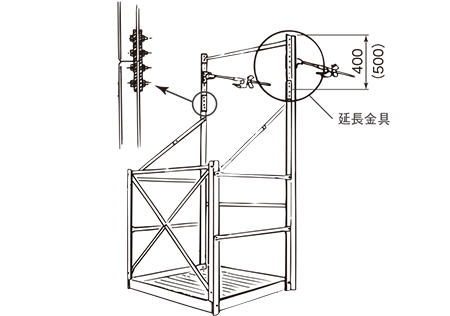

■折りたたみ式のためコンパクトに保管可能。
■軽量のため1人でも移動・取り付け・取り外しが可能。
| 品番 | 型式 | B寸法 | フック | フランジ適用寸法 | |
|---|---|---|---|---|---|
| 梁幅 | フランジ厚 | ||||
| TVA2L | A2型 | 135～490mm | 40 | 200mm未満 | 30mm以下 |
| TVA2R | (ボルト600L) | 200mm以上 | 35mm以下 | ||
| TVA3L | A3型 | 135～890mm | 200mm未満 | 30mm以下 | |
| TVA3R | (ボルト1000L) | 200mm以上 | 35mm以下 | ||
| TVA4L | A4型 | 175～470mm | 60 | 200mm未満 | 50mm以下 |
| TVA4R | (ボルト600L) | 200mm以上 | 55mm以下 | ||
| TVA5L | A5型 | 175～870mm | 200mm未満 | 50mm以下 | |
| TVA5R | (ボルト1000L) | 200mm以上 | 55mm以下 | ||
| TVA6L | A6型 | 225～430mm | 100 | 200mm未満 | 90mm以下 |
| TVA6R | (ボルト600L) | 200mm以上 | 95mm以下 | ||
| TVA7L | A7型 | 225～830mm | 200mm未満 | 90mm以下 | |
| TVA7R | (ボルト1000L) | 200mm以上 | 95mm以下 | ||
| 品番 | 型式 | UP寸法 | 適応型式 |
|---|---|---|---|
| TV400 | 400UP | 365～465mm | 1～5型対応 |
| TV500 | 500UP | 365～565mm | |
| TV1000 | 1000UP | 720mm | 1・3型対応 |
| 型式 | トビック寸法 B×W×H(mm) | 重量(kg) |
|---|---|---|
| 1型 | 615×763×1,260 | 13 |
| 2型 | 615×1,063×1,260 | 15 |
| 3型 | 615×763×1,430 | 17 |
| 4型 | 615×1,063×1,430 | 19 |
| 5型 | 615×1,463×1,430 | 21 |
※積載重量 200kg 安全率5倍
| 型式 | 本締の最適用 梁成(h)※ |
スプライスプレート最大適用寸法 | |
|---|---|---|---|
| 1台のみ使用 | 2台向い合せ使用 | ||
| 1型 | 250～760mm | 650mm以下 | 600mm以下 |
| 2型 | 250～760mm | 950mm以下 | 900mm以下 |
| 3型 | 250～930mm | 650mm以下 | 600mm以下 |
| 4型 | 250～930mm | 950mm以下 | 900mm以下 |
| 5型 | 250～930mm | 1,350mm以下 | 1,300mm以下 |
※最適用梁成は梁下端からトビックの作業床までを500mmとした場合の寸法です。
